오래된 아파트 리모델링을 할 때 의외로 뒤늦게 확인하게 되는 부분이 있습니다.
바닥, 도배, 조명, 주방, 욕실은 계획에 넣어두지만, 현관 앞 방문자를 확인하는 실내 장치는 그대로 두는 경우가 많습니다.
이번 현장은 부산 금정구 부곡동 금정아파트입니다.
기존에는 현관 앞에서 누르면 실내에서 소리만 나는 차임벨 방식에 가까운 구조였고, 방문자 얼굴을 화면으로 볼 수는 없었습니다.
리모델링을 진행하면서 고객님은 단순 호출음보다 방문자 확인이 가능한 구성을 원하셨고, 현장 조건을 확인한 뒤 경동나비엔 SAP-310-2H 7인치 아날로그 비디오폰을 적용했습니다.
티스토리에서는 이 현장을 단순 시공 순서보다, 오래된 아파트에서 비디오폰을 바꿀 때 무엇을 먼저 확인해야 하는지 중심으로 정리해보겠습니다.
금정구 부곡동 금정아파트 SAP-310-2H 비디오폰 설치 현장입니다.
금정아파트는 공동현관 연동보다 세대 현관 확인이 핵심
아파트 비디오폰을 바꿀 때 가장 먼저 봐야 하는 것은 제품 크기나 디자인이 아닙니다.
해당 건물이 공동현관 로비폰과 연결되는 구조인지, 아니면 세대 현관 카메라만 사용하는 구조인지부터 확인해야 합니다.
금정아파트 현장은 1층 공동현관에 세대 호출용 로비폰이 따로 운용되는 방식이 아니었습니다.
자동문과 카드리더기를 통해 출입을 관리하고 있었고, 실내 장치는 세대 현관 앞 호출을 확인하는 용도였습니다.
이런 구조라면 디지털 공동현관 연동 제품을 무리하게 선택할 필요가 없습니다.
현장에는 아날로그 방식 비디오폰이 적합했고, 7인치 화면으로 방문자 확인이 가능한 SAP-310-2H 모델을 적용했습니다.
부산 금정구 부곡동 금정아파트 외부 모습입니다.

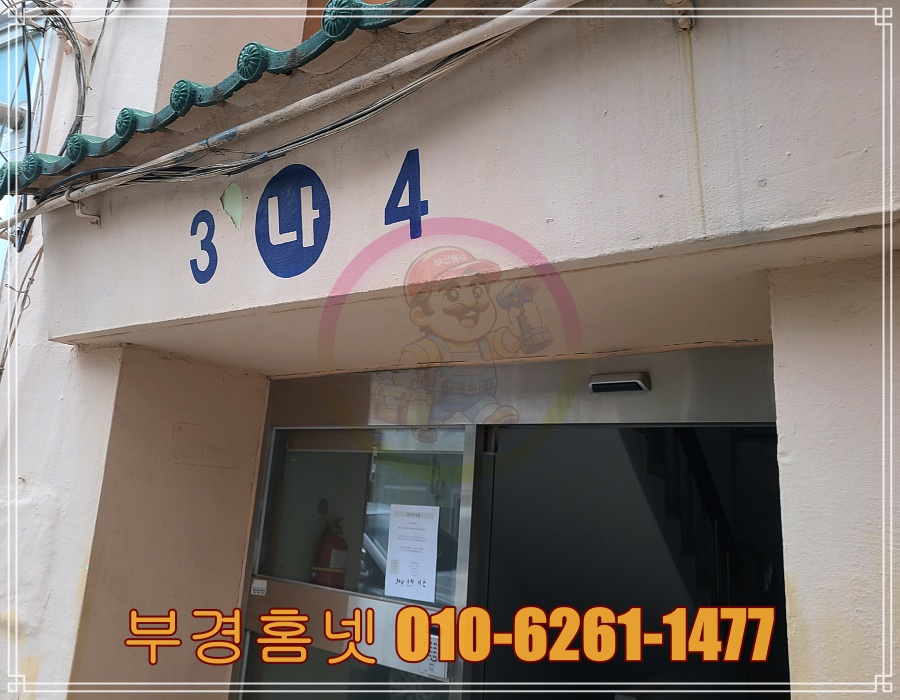

작업이 진행된 금정아파트 나동 라인입니다.
공동현관 로비폰 연동 구조가 아닌 세대 현관 호출 중심 현장입니다.
차임벨만 있던 세대에서 비디오폰으로 바꿀 때 필요한 것
기존에 소리만 나던 방식에서 화면이 있는 실내기로 바꾸려면, 단순히 본체만 준비해서는 안 됩니다.
실내기 자리와 현관 카메라 자리 사이에 필요한 배선이 준비되어 있어야 합니다.
이번 현장은 리모델링 중이었기 때문에 인테리어 업체와 사전에 배선 준비에 대해 안내가 이루어진 상태였습니다.
다만 현장 방문 후 확인해보니 실내기 쪽 선 위치가 본체 중심과 조금 맞지 않아, 정위치로 다시 정리한 뒤 작업을 시작했습니다.
리모델링 현장에서는 이런 부분이 자주 생깁니다.
전기, 목공, 도배, 필름 작업이 동시에 진행되다 보면 기기 중심선보다 선이 아래나 옆으로 빠지는 경우가 있습니다.
그 상태로 억지로 붙이면 마감이 어색해지거나, 나중에 배선이 눌릴 수 있습니다.
실내기 위치에 맞게 배선을 다시 정리했습니다.
세대 현관 카메라 쪽 배선도 함께 확인했습니다.
배선 정리와 브라켓 수평이 먼저입니다
본체를 벽에 붙이기 전에는 하네스 케이블 결선과 브라켓 위치를 먼저 잡습니다.
화면이 있는 장비는 정면에서 계속 보이는 부분이라 수평이 틀어지면 실제 사용에는 문제가 없어도 마감이 좋지 않아 보입니다.
이번 현장에서는 선을 정리한 뒤 브라켓을 고정하고, 실내기 위치가 주변 벽면과 자연스럽게 맞는지 확인했습니다.
아날로그 제품이라도 전원, 영상, 음성, 호출 신호가 함께 연결되기 때문에 선 구분을 정확히 해야 합니다.
특히 리모델링 중에는 이후 도배나 마감 작업이 이어질 수 있어, 본체 뒤쪽 선이 튀어나오거나 눌리지 않도록 정리하는 과정이 중요합니다.
배선 정리 후 브라켓을 고정한 모습입니다.
측면에서도 브라켓 위치와 수평을 확인했습니다.
경동나비엔 SAP-310-2H 본체 적용
이번에 적용한 모델은 경동나비엔 SAP-310-2H입니다.
7인치 화면을 사용하는 아날로그 방식 실내기로, 세대 현관 앞 방문자를 화면으로 확인하고 통화할 수 있는 구성이 가능합니다.
기존 차임벨 방식과 비교하면 가장 큰 차이는 “누가 왔는지 볼 수 있다”는 점입니다.
소리만 들리는 구조에서는 문 앞 상황을 직접 확인하기 어렵지만, 화면이 있는 모델로 바꾸면 현관 앞 모습을 실내에서 바로 확인할 수 있습니다.
본체 뒷면에 하네스잭을 연결하고 브라켓에 걸어 고정한 뒤, 정면과 측면에서 마감 상태를 확인했습니다.
경동나비엔 SAP-310-2H 실내기 설치 후 정면 모습입니다.
벽면과 본체가 안정적으로 밀착되었는지 확인했습니다.
측면 마감 상태를 추가로 확인했습니다.
실내기 고정 상태를 점검했습니다.
세대 현관 카메라가 있어야 영상 확인이 됩니다
실내기만 바꾼다고 방문자 화면이 자동으로 생기는 것은 아닙니다.
세대 현관 앞에 카메라가 설치되어 있어야 하고, 실내기와 올바르게 연결되어야 영상과 통화가 함께 작동합니다.
이번 현장은 새로 포설해둔 선을 이용해 4선 방식 현관 카메라를 연결했습니다.
카메라 마감판과 브라켓을 먼저 잡은 뒤 본체를 고정했고, 호출 버튼 반응과 영상 출력 상태까지 확인했습니다.
현관 카메라는 방문자가 직접 누르는 부분이라 고정 상태가 중요합니다.
문 주변 마감과 간섭이 없는지, 버튼이 안정적으로 눌리는지, 카메라 각도가 현관 앞을 제대로 잡는지도 함께 봐야 합니다.
세대 현관 카메라 마감판과 브라켓을 설치했습니다.
측면에서 설치 위치를 확인했습니다.
세대 현관 카메라 설치 후 모습입니다.
카메라 측면 고정 상태입니다.
마감 상태를 한 번 더 확인했습니다.
전원 인가 후 확인해야 할 화면
실내기와 현관 카메라 연결이 끝난 뒤에는 전원을 넣고 부팅 상태를 확인합니다.
SAP-310-2H 본체 오른쪽에는 전원 스위치가 있어, 레버를 올린 뒤 정상적으로 화면이 들어오는지 확인했습니다.
전원이 들어온 뒤에는 부팅 화면, 대기 화면, 전면 LED, 버튼 반응을 차례로 봅니다.
이 단계에서 화면이 들어오지 않거나, 대기 상태로 넘어가지 않으면 전원선이나 연결부를 다시 확인해야 합니다.
리모델링 중 설치한 장비는 이후 다른 공정 중 전원이 내려가거나 배선이 만져질 수 있기 때문에, 작업 직후 정상 상태를 사진과 영상으로 남겨두는 것도 좋습니다.
본체 오른쪽 전원 스위치를 확인했습니다.
전원 인가 후 부팅 화면입니다.
측면에서도 화면 상태를 확인했습니다.
부팅 후 대기모드로 진입한 모습입니다.
대기 상태에서 본체 측면을 확인했습니다.
화면과 LED 상태를 점검했습니다.
실내기 위치와 전체 마감을 원거리에서 확인했습니다.
마지막은 세대 현관 호출 테스트입니다
금정아파트 현장은 공동현관 로비폰 연동이 없는 구조였기 때문에, 최종 테스트는 세대 현관 호출을 중심으로 진행했습니다.
현관 앞 카메라 버튼을 누르면 실내기에서 호출이 울려야 하고, 화면에는 현관 앞 영상이 표시되어야 합니다.
통화 버튼을 눌렀을 때 음성 연결이 되는지도 확인해야 합니다.
단순히 화면이 켜지는 것과 실제 호출이 되는 것은 다릅니다.
그래서 마지막에는 현관 카메라에서 호출, 실내기 화면 표시, 음성 통화, 버튼 반응을 순서대로 점검했습니다.
세대 현관 카메라 호출 상태를 확인했습니다.
호출 중 카메라 측면 상태입니다.
실내기에서 현관 앞 영상이 정상적으로 표시되었습니다.
측면에서 화면 표시 상태를 확인했습니다.
영상 확인 상태를 추가 점검했습니다.
오래된 아파트 리모델링 중 비디오폰을 바꿀 때
금정아파트처럼 오래된 아파트에서 리모델링 중 비디오폰을 바꾸려면 순서를 잘 잡는 것이 중요합니다.
도배가 끝난 뒤 본체를 달면 마감은 깔끔하지만, 그 전에 실내기 자리와 현관 카메라 자리로 필요한 선이 나와 있어야 합니다.
반대로 배선 위치를 확인하지 않고 마감이 끝나버리면 추가 타공이나 노출 배선이 생길 수 있습니다.
또 공동현관 로비폰이 있는 단지인지, 세대 현관 호출만 사용하는 구조인지에 따라 적용 가능한 제품이 달라집니다.
이번처럼 세대 현관 호출 중심 구조라면 아날로그 방식 모델을 기준으로 확인하는 것이 현실적입니다.
문의 전에는 아래 사진을 준비해주시면 확인이 빠릅니다.
기존 실내기 또는 차임벨 사진
현관 앞 초인종 또는 카메라 자리 사진
실내기 설치 예정 위치 사진
현관문 바깥쪽 카메라 설치 위치 사진
아파트명과 동·라인 정보
부경홈넷은 부산 지역 아파트, 빌라, 주택, 리모델링 현장에서 인터폰, 비디오폰, 세대 현관 카메라 관련 작업을 진행하고 있습니다.
작업 가능 여부나 제품 선택이 궁금하신 경우에는 블로그 프로필의 전화, 문자, 톡톡으로 문의 남겨주세요.
사진을 기준으로 현장에 맞는 방향을 안내드리겠습니다.
이상으로 금정구 부곡동 금정아파트 경동나비엔 SAP-310-2H 비디오폰 설치 사례를 마칩니다.
